特点
气动薄膜三通调节阀（简称三通调节阀）、是气动单元组合仪表中的执行单元。它接受来自调节仪表的信号、直接改变被调介质（如液体、气体、蒸汽等）的流量，将二种流体混合成第三种流体或将一种流体分成二路流体，使被控工艺参数（如温度、压力、流量、液位等）保持在给定值。
该阀具有体型小、重量轻、动作稳定可靠，流量特性精确、拆装调校方便、能防火防爆等特点。因而它适用于石油工业热交换器的温度控制系统中，一台三通阀可替代二台单座或双座调节阀使用，亦可应用于化工、冶金、电力、轻纺、制药、造纸等各工业部门的生产自动化中。
三通调节阀是由气动薄膜执行机构与三通阀调节机构二部分组成。其结构
执行机构有正、反二种作用形式：当信号压力增加、推杆伸出膜室的为正作用。当信号压力增加、推杆退入膜室的为反作用。
阀芯结构是按流开状态设计的：阀芯处于阀座内部的为合流阀，有二个进口，一个出口（见图二a、b），适用于通径DN≥80㎜。但当通径DN＜80㎜时，由于不平衡力小，可用合流阀结构来替代分流阀。
三通调节阀，因阀内开启与关闭同时存在，故无气关、气开之分。
工作原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变了阀芯与阀座之间的流通面积，直到弹簧的反作用力与信叼压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数或改变介质流向之目的。

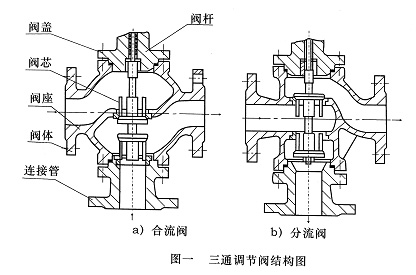

结构示意图
安装尺寸
性能参数
| 公称通径DN（㎜） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数（Kv） | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | | | | | | 85 | 135 | 210 | 340 | 535 |
| 额定行程L(㎜) | 16 | 25 | 40 | 60 |
| 膜片有效面积Ae(c㎡) | 280 | 400 | 600 | 1000 |
| 公称压力PN(Mpa) | 1.64.0 6.4 |
| 固定流量特性 | 直线 抛物线 |
| 固有可调比® | 30 |
| 工作温度t(℃) | 普通型:铸铁-20~200、铸钢-40~250。铸不锈钢-60~250 散热型：铸钢-40~450。铸不锈钢-60~450。 |
| 两种介质温度差t(℃) | 铸铁≤150 铸钢、铸不锈钢≤200 |
| 信号范围Ps(Mpa) | 20~100 |
| 气源压力Ps(Mpa) | 0.14~0.4 |
| 接管尺寸 | M16×1.5 |
| 允许压差△P(Mpa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 |
性能指标
| 序号 | 项目 | 性能指标 |
| 不带定位器 | 带定位器 |
| 1 | 基本误差（%） | ±5 | ±1 |
| 2 | 回差（%） | 3 | 1 |
| 3 | 死区（%） | 3 | 0.4 |
| 4 | 始终点偏差 | 始点(%) | ±5 | ±1 |
| 终点(%) | ±2.5 |
| 5 | 额定行程偏差(%) | ±2.5 |
| 6 | 允许泄漏量(l/h) | 10-3×阀额定容量 |
| 7 | 额定流量系数偏差(%) | ±10 |
| 8 | 固有流量特性 | 符合IEC534-1和GB/T4213-92中规定的斜率偏差要求 |
注:本产品性能指标贯彻GB/T4213-92标准

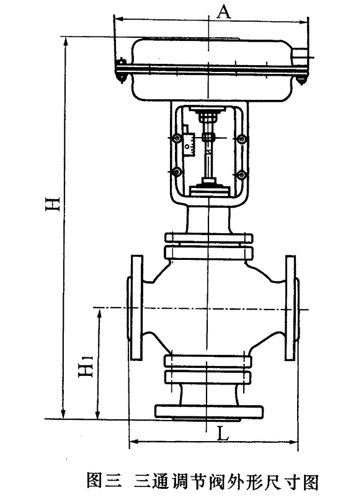

外形尺寸与重量表 单位：mm
| 公称通径（DN） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 |
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 210 | 260 | 320 | 360 |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 |
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 |
| H | 普通型 | PN16 PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 |
| 高温型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 |
| 重 量 ㎏ | 普通型 | PN16 PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 |
| 高温型 | 重量增加（5~10）% |
注：1、本表高温型的高度与重量依PN16为依据。
2、带手轮机构高度应增加152（DN20~50）、182（DN80~100）、253（DN150~200）
