自力式电控温度调节阀


自力式电控温度调节阀(简称温控阀)无须外加控制元件,利用被控介质自身的温度变化进行自动调节,主要由调节阀、智能温控电动执行器和感控器(温包)组成。整机具有动作灵敏、温度设定精确、维护方便等优点,具有很好的实用性,主要适用于以气体、液体及蒸汽等为介质的各种热交换器的温度自动控制场合。本系列产品阀体结构有单座、套筒、三通等型式。产品公称压力等级有PN16、40、64,阀体口径范围DN20~200;控制温度分段范围0~350℃;泄漏量标准Ⅳ~Ⅵ级;流量特性有等百分比、直线;多个品种规格可供选择。



特点

带现场温度指示,准确可靠;

有较宽的温度设定范围,大大增加了阀门的适用性;

温度设定方便,运行时可连续无干扰地进行设定,免维护使用;

可带报警装置,安全可靠;

220VVAC电源方便可靠;

可按要求反馈信号至监控系统。

控制精度高,响应速度快,性能稳定可靠,工作寿命长。

适应范围广,可在很宽温度范围内进行温度控制。

结构紧凑,安装调试、使用简便。




工作原理

设定点的温度通过温包传递至智能温控电动执行器,执行器经过与设定的温度比较后,电动执行机构产生一个轴向动力,带动阀杆、阀芯产生直线位移,实现阀门的自动调节,从而达到自动控制温度的目的。设定点温度可在现场高速设定。

自力式电控温度调节阀分(B型)和(K型)两种:(B型)加热调节型升温时阀关闭,常用于加热调节;(K型)冷却调节型升温时阀打开,常用于冷却调节。



阀体部分

l结构大类:自力式温控型

l阀芯型式:单座、套筒、三通

l流量特性:等百分比、直线

l控制类型:加热型、冷却型

l公称压力:1.6、4.0、6.4MPaANSI150、300

l阀门口径:DN20~200(3/4~8″)

l温度设定范围:0~350℃

l泄漏标准:Ⅳ、Ⅴ、Ⅵ

l连接方式:法兰式、螺纹、焊接

主要零件常用材料

l阀体、阀盖:ZG230~450、ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M

l阀芯、阀座:1Cr18Ni9Ti、304、316、316L以上+PTFE

l填料:PTFE、柔性石墨

l波纹管:1Cr18Ni9Ti

l垫片:不锈钢+柔性石墨

l阀杆:1Cr18Ni9Ti、304、316、2Cr13、 17-4PH

l护套:不锈钢

注:特殊要求可提供其它材料。


特殊要求

l特殊检验;

l完全去油、去水管理;

l禁铜处理;

l特殊接口、配管;

l真空条件下使用;

l特殊介质(如氧气);

l使用不锈钢连接件;

l指定涂层颜色;

选型注意事项

l温度控制点建议安装现场温度计;

l温控阀前后建议配置压力表;

l确认毛细管长度;

l确认控制要求(加热或冷却)



规格与技术参数 表1

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量

系数Kv
直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
公称压力PN(Mpa) 1.6、4.0、6.4
执行机构型号 W3610~08 W3610~30 W3610~50 W3610~99
有效推力(N) 800 3000 5000 10000
额定行程L(mm) 16 25 40 60
固有流量特性 直线 等百分比
温度设定范围(℃) 0~100、50~150、100~200、200~300、250~350
使用介质 蒸汽、水、油、气体
温度控制精度 ±1~5℃可调
允许泄漏量 IV、V、VI级
电源电压 220VAC
使用环境 温度:-10~+80℃ 湿度:≤95℃
毛细管长度 3m、5m、10m
温包插入深度 270、430、630
联接螺纹 3/4″、1″


1、套筒 2、阀芯 1、三通阀芯 2、接管

图2 ZZWM套筒型 图3 ZZWX三通型


阀体类型

P型单座结构适用于大部分工况(图1);

标准型工作温度-20~200℃,泄漏量等级为Ⅳ(图1);

M型套筒温度阀适用于压差较高、口径较大场合(图2);

X型三通温度阀适用于带回流的场合(图3);

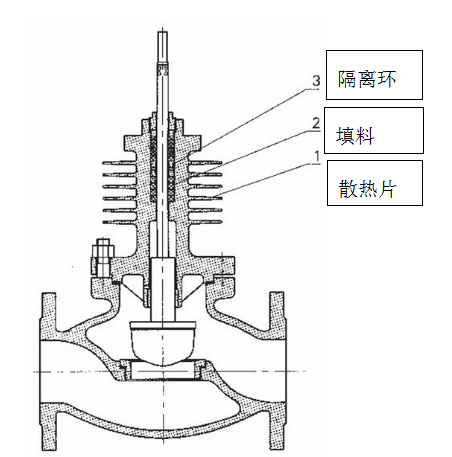

散热型阀盖增设散热片,可用于介质温度-60~560℃的场合(图4);

波纹管密封型对移动的阀杆形成完全的密封,杜绝流体泄漏(图5);

调节切断型软密封结构阀芯达VI级泄漏标准(微气泡级)(图6)。

图4 散热型

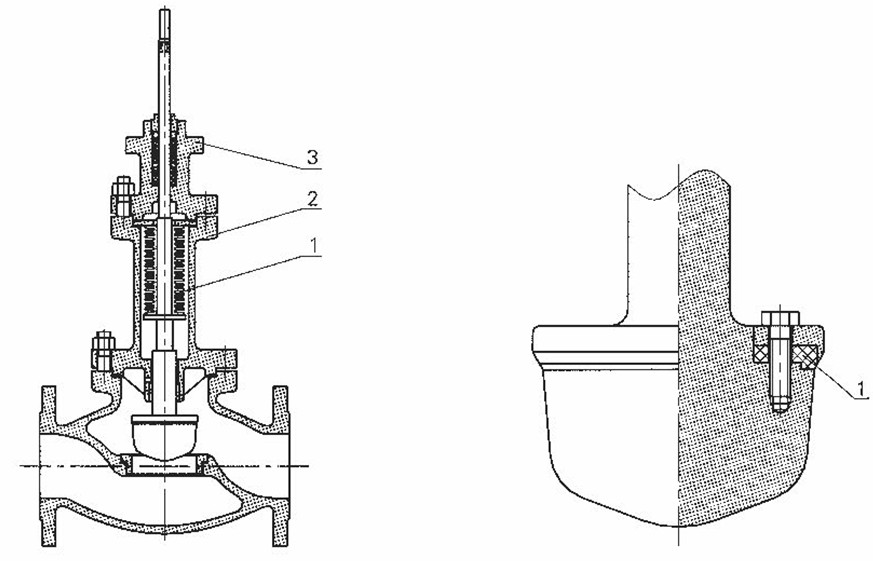

1、波纹管 2、下阀盖(接管) 3、上阀盖 1、软质材料(PTFE、PPL)

图5 波纹管密封型 图6 软密封型

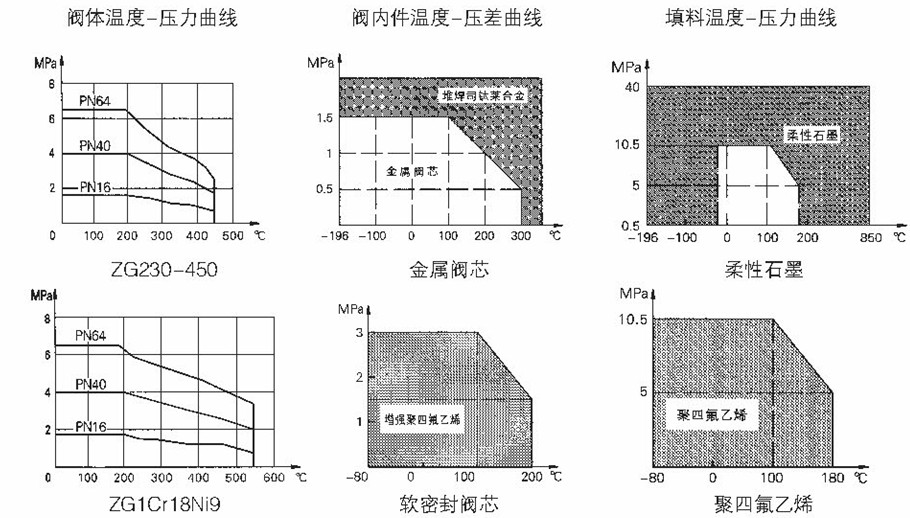

阀内件、填料材料的使用温度?压力范围

各种材料、工作温度范围及阀座泄漏量 表2

公称通径DN(mm) 20~200
阀体材料 ZG230~450、WCB

ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M

温度范围

阀盖 标准型 -20~+250℃ -40~+250℃
散热型 -20~+425℃ -60~+560℃
波纹管密封型 -20~+250℃ -100~+560℃
阀芯 金属:不锈钢 -196~+560℃

软密封:增强PTFE

-20~+200℃

司太莱合金堆焊

-196~+560℃

填料 PTFE

-40~+160℃

PTFE+柔性石墨

-60~+20℃、+140~+200℃

柔性石墨

-196~+560℃

垫片 F4

-60~+200℃

不锈钢+柔性石墨

-196~+560℃

泄漏量等级

阀芯 金属:不锈钢

IV级(10-4×阀额定容量)

软密封:增强PTFE

VI级(微气泡级)

司太莱合金堆焊

V级(1.8×10-7×△P×D)

注:1)1气泡数量详见GB/T4213-92

2)△P为阀前后压差,以Kpa为单位;D为阀座直径,以mm为单位;

3)表中数据为本公司标准配置,可按用户要求另行选配。

流量特性

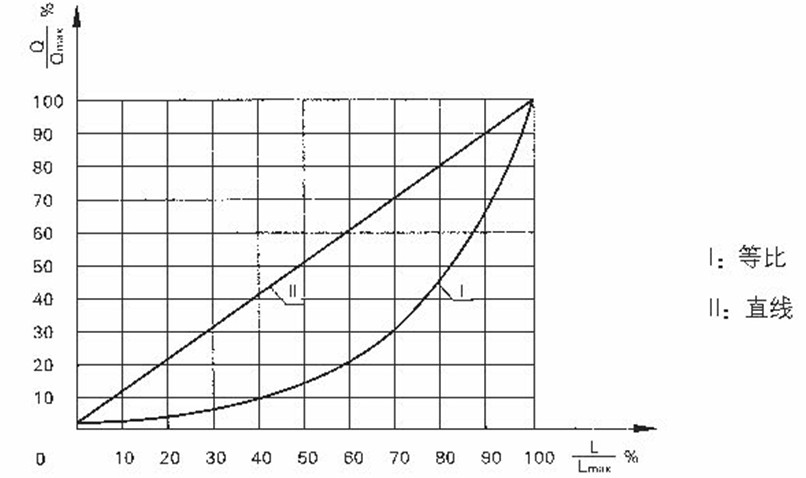

流量特性曲线

表3、各种固有流量特性相对行程下的相对流量数值 R50 (单位:%

允许压差

表4、单座温度阀允许压差表单位:Mpa

DN(mm)

推力(N)

20 25 32 40 50 65 80 100 125 150 200
800 1.78 1.14 0.70 0.45 0.29

2000

1.74 1.11 0.71

3000

2.61 1.67 1.07 0.63 0.42 0.27

5000

4.36 2.79 1.78 1.05 0.70 0.45

6500

1.37 0.91 0.58

10000

0.57 0.40 0.22

表5、套筒温度阀允许压差表 单位:Mpa

DN(mm)

推力(N)

20 25 32 40 50 65 80 100 125 150 200
800 4.05 3.30 2.62 2.12 1.71

2000

6.4 5.31 4.28 3.33 2.72 2.18

3000

6.4 6.4 6.4 4.99 4.08 3.82

5000

6.4 6.4 5.46

6500

6.4 6.4 6.4 5.70 4.76 3.58
10000

6.4 6.4 6.4


允许压差表的附注说明:

填料材质为PTFE;

介质的流向与阀芯关闭的方向相反

金属密封型泄漏等级为VI级;

数值受公称压力、压力—温度图表限制;

波纹管密封累P2≠0时须重新核对。

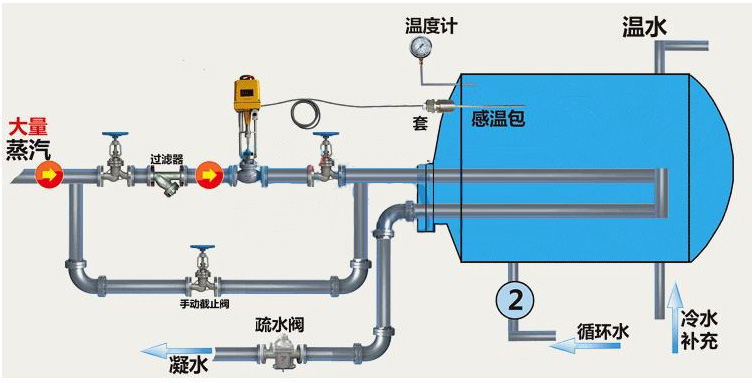

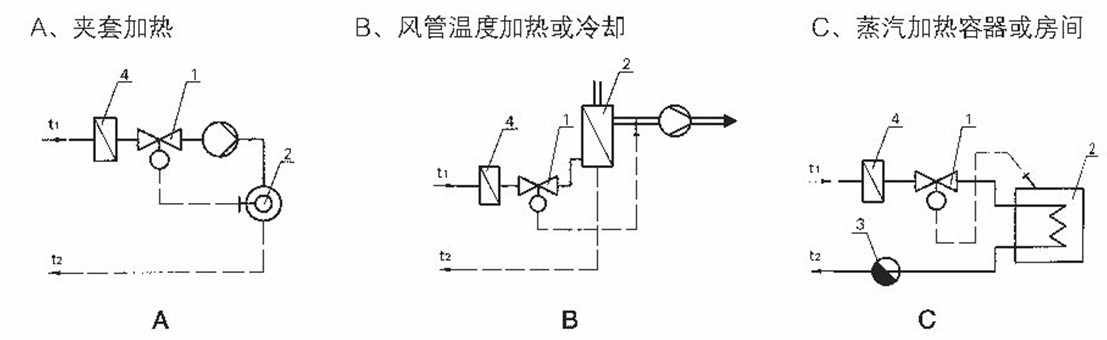

典型应用

自力式温度调节阀可用于各种场合的加热或冷却,举例如下:

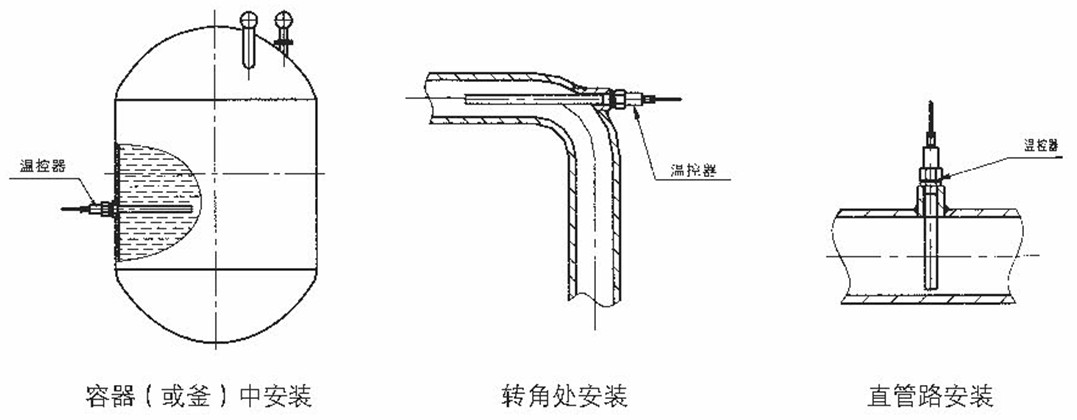

温包安装方式

注:安装时必须是温包(温控器)全部浸入被测介质中!

安装

l安装前应对管道进行严格除污,吹净焊渣等杂物,否则将严重损坏阀门。

l调温阀应垂直装在水平管道上,介质流向应与阀体上的箭头指向一致。

l为了自控系统或检修阀门时仍能连续运行,应设置旁通阀,阀前须装过滤器、压力表,在传感器附近装测温计,便于现场监视与温度设定。

l传感器须全部浸没在被控介质中,并处于水平或倾斜向上安装。

连接尺寸及标准

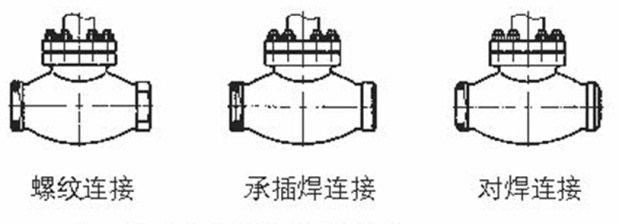

连接方式:法兰、螺纹、焊接(须用户指定)

法兰标准:PN16钢制法兰按GB/T9113.1、 PN40、64钢制法兰按GB/T9113.2

密封面型式:PN16为突面(RF)、PN40、64为凹凸面,阀体为凹面;

法兰端面距:GB12221-89

*连接方式、阀体法兰及法兰端面距可按用户指定的标准制造。

如:ANSI、DIN、JIS等标准。


外形尺寸及重量

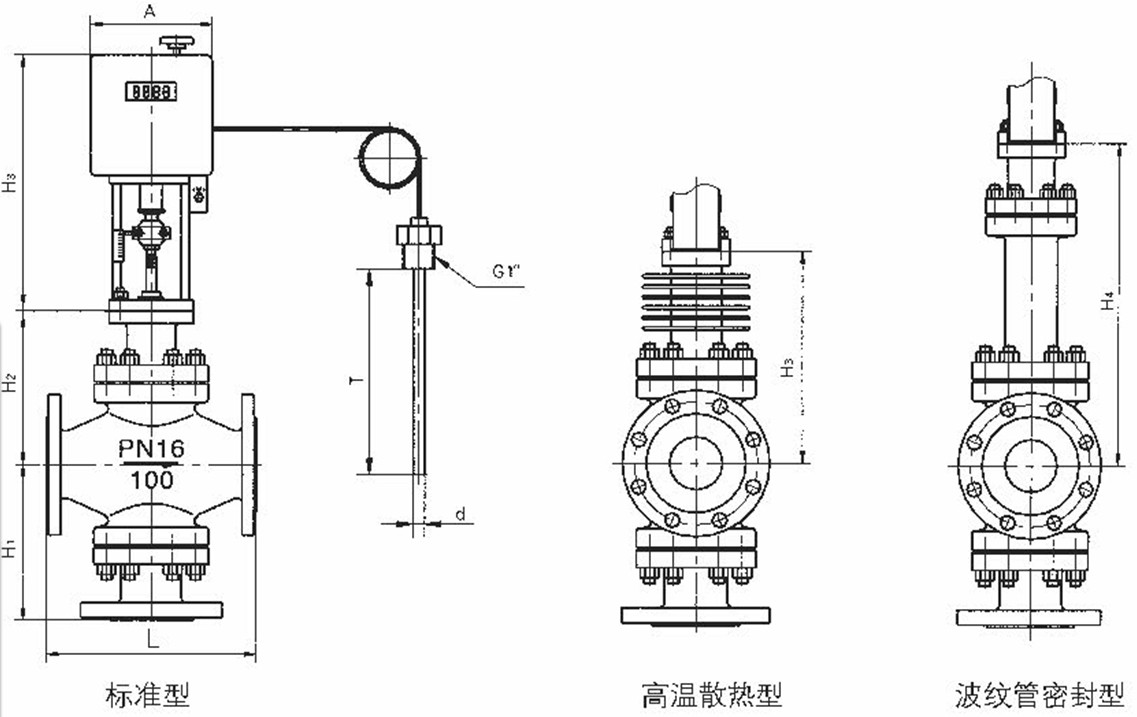

单座(套筒)温度阀标准型、散热型、波纹管密封型外形尺寸及重量

*此三种方式连接尺寸需垂询!

表6 单位:mm

注:1)表中重量为标准型PN16数据。

三通温度阀标准型、散热型、波纹管密封型外形尺寸及重量

表7





单位:mm

公称通径DN 20 25 32 40 50 65 80 100 125 150 200
L PN16 181 184 200 220 250 275 300 350 410 450 550
PN64 206 210 230 251 286 311 337 394 450 508 650
A 180 200 200 310
H1 100 120 130 140 150 165 180 195 260 320 360
H2 125 125 155 155 165 200 205 210 275 330 372
H3 380 515 725 850
H4 212 212 222 226 230 335 335 345 414 456 478
H5 326 326 394 394 398 605 605 618 688 690 708
温包插入温度T 150、250(标准)、430
温包、护套直径d 温包:φ6 护套:φ16 护套螺丝:G1
毛细管长度(m) 5(标准),用户要求(可供)
重量(KG) 24 24 28 38 44 70 74 92 125 156 232

注:1)表中重量为标准型PN16数据。
