电动螺纹球阀

下一条:电动衬氟球阀

上一条:电动卫生球阀

一、概述

Q911电动内螺纹球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

二、执行标准
1、设计与制造:GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、结构长度:GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
3、检验主试验:JB/T9092、API598。

三、电动球阀规格参数

 执行机构技术参数阀体参数
电源AC200/220V,50/60Hz公称通径DN10~100mm
输出力矩50N.M~2000N.M公称压力PN1.62.54.06.431.5MPa(定制)
动作范围0~90°0~360°泄漏量软密封:零泄漏
动作时间15秒/30秒/60秒执行机构可另配PSQ、HQ、UNIC、361RS等
电子式电动执行机构
保护装置过热保护流量特性快开特性
环境温度-30°~60°可调范围DN10-80
250:1
手动操作同附带手柄操作基本误差±1%
限位电气、机械二重限位死区≤1%
防护等级相当于IP-65回差≤1%
位置测量可选装开关或电位计适用温度密封面
驱动电机8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃
进线接口PE1/2进线线锁

执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

三、技术参数和性能

试验压力
(Mpa)
公称压力(Mpa)压力级(class)JIS(Mpa)
1.62.54.06.410.015030060010K20K
强度试验2.43.86.09.615.03.17.815.32.43.8
密封试验1.82.84.47.011.02.25.611.21.52.8
气密试验0.5~0.7

四、主要零件材质

连接方式内螺纹连接对焊连接
零件名称阀体阀盖WCBCF8(304)CF8M(316)WCBCF8(304)CF8M(316)
球体、阀杆2Cr130Cr19Ni9OCr17Ni12Mo22Cr130Cr19Ni9OCr17Ni12Mo2
密封圈、填料增强聚四氟乙烯、对位聚苯
适用工况适用介质水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐
蚀介质
水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐蚀介质
适用温度-29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

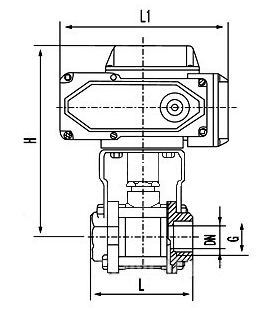

五、Q911电动球阀主要外形和连接尺寸(配KWR系列电动执行器)




连接尺寸及重量

公称通径内螺纹连接对焊连接
mminchDL
(mm)
H管螺纹GB重量
(Kg)
尺寸(mm)重量
(Kg)
LD1D2
103/81060573/8″950.347010180.32
151/21575681/2″1100.477515240.48
203/42080703/4″1100.689020280.68
2512590801″1401.210025341.2
3211/4321108511/4″1401.911032411.9
4011/23812510011/2″1802.712838492.7
502501441102″1803.915450623.8
6521/26418613021/2″2007.119364787.0
803782061503″25011.5222789411.4
1004982401704″25020.52739812420.3

●开关灵活,密封性能可靠,可根据用户要求提供ISO5211标准顶法兰,方便用户改变驱动方式,使用寿命长。
