气动软密封蝶阀

下一条:气动通风蝶阀

上一条:气动三偏心蝶阀

气动软密封蝶阀(调节阀/开关型),可采用智能控制与定位、与西门子公司生产的电气阀门定位器或国产电气阀门定位器配套,输入4~20mA DC信号及0.5~0.7Mpa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。

特点

气动软密封蝶阀(调节阀/开关型)具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。

工作原理和结构

气动调节蝶阀由气动活塞式执行机构与蝶阀组合构成。(如图GT系列气动执行机构相同规格有双作用式、单作用式(弹簧复位);)

标准旋转轴角度可调节-5~+50范围;所有滑动部件采用塑料轴承衬套、导向,保持最小摩擦力,并有效地抵抗磨损;外壳表面阳

极化电镀,防腐蚀保护;旋转轴镀硬质镍磷合金;螺丝、 螺母为不锈钢;单作用式弹簧预装在弹簧座内,很容易装配或增补弹簧

数量;连接、安装接口标准化模块设计,方便配装球阀、蝶阀、信号盒及控制附件;可选择旋转方向顺时针旋转或逆时针旋转;

两端调节螺丝可调节小于标定角度调整。特殊的腐蚀环境可采用不锈钢外壳。

蝶阀是在圆柱形的阀体通道内,安有一个圆盘状蝶形阀板,它绕着轴线作0~ 90°旋转。蝶板处在0°时,阀门全闭,旋转到90度时,则阀门全开。蝶阀结构简单、体积小、重量轻,操作灵活、安装方便、流通能力大等优点,旋转90°即可快速启闭。蝶阀具有较好的流量控制特性,蝶阀处于完全开启位置时,只有蝶形阀板厚度是介质流经阀体时的唯一阻力,所产生的压力降较小。蝶阀与管道连接有对夹式、法兰式和对焊连接等几种。对夹式蝶阀是用双头螺栓将阀门夹接在两管道法兰之间。法兰式 蝶阀是阀门上带有法兰,用螺栓将阀门两端法兰与管道上的法兰连接起来。还有一种就是蝶阀体与管道直接焊接,用于高压管道。蝶阀采用三偏心的密封结构,使阀门在开启、关闭过程中既可减少阀座与蝶板密封面之间的磨损,使阀门开启阻力小,并具有越关越紧的功能。蝶阀的密封结构是蝶阀的关键部分,直接关系到蝶阀的整体性能,决定它的寿命与效果。蝶阀有弹密封和金属硬密封两种基本密封形式。弹性金属硬密封的密封力依靠弹性环产生微量变形与阀座吻合严密,而开启时变形消失,并迅速脱离密封面,能在较高温度和较高压力下使用。不同的密封形式适用于不同介质和介质的温度。

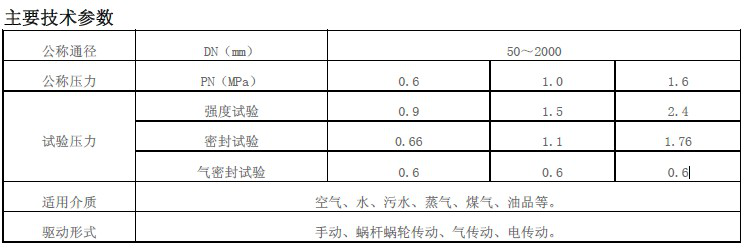

主要技术数据

1、阀体

公称通径:50~1400mm

公称压力:PN1.0~4.0 Mpa

连接形式:法兰式按JB78-59、JB79-59

材料:WCB、HT200、ZG251、ZG1Cr18Ni9Ti、

ZG1Cr18Ni12MoTi、CF8、CF8M衬四氟乙烯

温度范围:常温-40℃~180℃、中温-40℃~+450℃

填料:V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉编织填料、柔性石墨

2、阀内组件

阀芯型式:阀板

流量特性:直线性

材料:Icr18Ni9Ti、0Or17Ni12Mo2

阀座材料:四氟乙烯(PTFE)、橡胶图2

阀杆材料:不锈钢、衬四氟乙烯

可调比:100:1

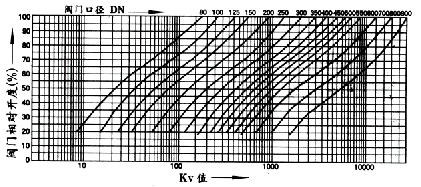

3、理想固有流量特性

图3

4、执行机构

气缸形式:单缸式或双缸式

气缸工作压力:0.4~0.7Mpa

气缸开关时间:双作用式1~5秒

气缸空耗量:1~131L

电磁阀电源:220V AC、24V AC

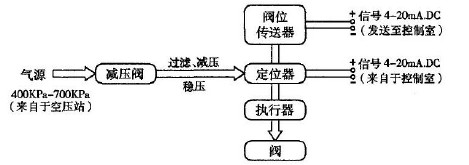

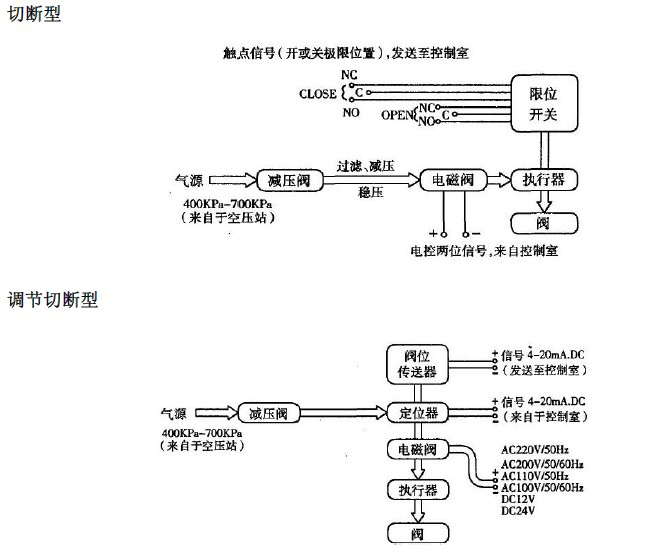

5、整机电、气管线连接图

调节型

用户现场配管配线要求

◇压缩空气配管大小:

见蝶阀+活塞执行机构标准配置表,配管数量:一根

◇电气配线如下:

定位器:输入信号配二芯线一根

阀位传送器:配二芯线一根

电磁阀:配二芯线一根

限位开关:配四芯线一根

备注:根据原理图中附件的不同的配置而选择相应的配线。

安装尺寸

1、D671X(F)对夹式气动蝶阀外形及连接尺寸

图4

单位:mm

公称通径DN

外形尺寸

连接尺寸

L

H

H1

1.0MPa

1.6MPa

D

Z-d

D

Z-d

50

43

400

112

125

4-18

125

4-18

65

46

420

115

145

4-18

145

4-18

80

46

438

120

160

8-18

160

8-18

100

52

524

138

180

8-18

180

8-18

125

56

570

164

210

8-18

210

8-18

150

56

635

175

240

8-22

240

8-22

200

60

690

205

295

8-22

295

12-22

250

68

767

240

350

12-22

355

12-26

300

78

890

290

400

12-22

410

12-26

350

78

952

320

460

16-22

470

16-26

400

102

1070

350

515

16-26

525

16-30

450

114

1140

380

565

20-26

585

20-33

500

127

1200

410

620

20-26

650

20-33

2、D641X(F)法兰式气动蝶阀

图5

单位:mm

公称通径DN

结构长度L(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

PN1.0MPa

PN1.6MPa

L

H1

L1

L2

D1

D

z-d

D1

D

z-d

50

108

63

140

50

125

165

4-18

125

165

4-18

65

112

70

164

70

145

185

4-18

145

185

4-18

80

114

83

190

70

160

200

8-18

160

200

8-18

100

127

105

210

70

180

220

8-18

180

220

8-18

125

140

115

210

70

210

250

8-18

210

250

8-18

150

140

137

276

102

240

285

8-22

240

285

8-22

200

152

164

378

125

295

340

8-22

295

340

12-22

250

165

206

432

125

350

395

12-22

355

406

12-26

300

178

230

524

160

400

445

12-22

410

460

12-26

350

190

248

524

160

460

505

16-22

470

520

16-26

400

216

289

648

200

515

565

16-26

525

580

16-30

450

222

320





565

615

20-26

585

640

20-30

500

229

343





620

670

20-26

650

715

20-33

注:结构长度本公司优先采用短系列,如需长系列订货时请注明。

订货须知

1、产品型号与名称;

2、公称通径DN(mm);

3、公称压力;

4、流量特性;

5、阀体材质与密封要求;

6、额定流量系数;

7、介质种类和温度范围;

8、阀前后压力(压差);

9、气源气压和控制信号;

10、其它特殊要求 。
