电动三偏心蝶阀

下一条:电动软密封蝶阀 上一条:已经没有了

电动蝶阀概述

电动蝶阀采用三偏心多层次高性能蝶阀与电动执行器组成。该阀执行机构采用活塞式结构,输出稳定,动作可靠;三偏心多层次金属硬密封蝶阀系列,采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,无机械磨损,可达到零泄漏,密封性能可靠,适用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置,是通用蝶阀向中压高压领域的延伸和发展。

选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质。

产品特点及优点

三偏心蝶阀顾名思义,就是给蝶阀了做了三次偏心,这种设计工艺使得三偏心蝶阀拥有更广泛的应用领域,它不仅具备了软密封蝶阀那样良好的密封性能,同时拥有硬密封蝶阀耐高温高压的特性。之所以拥有这些优点,得益于三偏心蝶阀的结构,本篇文章就来聊一聊三偏心蝶阀的结构和原理。

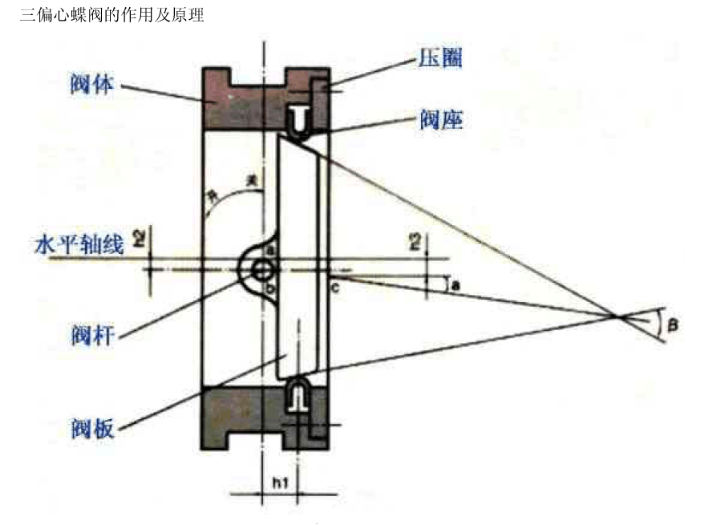

三偏心蝶阀的三个三偏分别是指:

第1个偏心:阀轴位于阀板轴后面,使得密封能够完全紧密环绕接触整个阀座。

第2个偏心:阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。

第3个偏心:阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。

三偏心蝶阀巧妙的把三偏心都放在了阀板上,在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成,外偏心球面经抛光 处理达到粗糙度Ra0.4,球面镀铬或堆司太莱合金,硬度达到HRC45~60。

把偏心角放在阀板上,阀座用压圈压在阀体上,解决了普通三偏心蝶阀加工中遇到的困难,阀体、阀板、阀座配对使用不能互换,损坏之后维修成本过高等一系列问题 ,且所有零件模块化,库房管理简单,加工简单、维修方便,降低备件成本。

三偏心蝶阀适合制作大口径阀门,可以广泛应用到石油的输送管道切断,冶金钢厂,煤气总管道调节、切断,化工冶炼装置介质调节切断,水处理设备进、出水调节切断,热电站的冷却水系统,天然气,碱液,海水、酸液等行业中

阀体

型式:扁平偏置式铸造阀体

公称通径:50~2000 2”~80”

公称压力:PN1.6、4.0、6.4、10.0MPa

ANSI 150、ANSI 300

JIS 10k、20k、

连接型式:对夹式法兰式

材料:WCB、ZG1Cr18Ni9Ti、

ZG0Cr18Ni12Mo2Ti、Ti

(CF8、CF8M、CF3、CF3M)

(SCPH2、SCS13A、SCS14A)

上阀盖

标准型:与阀体一起铸造

填料和使用温度:膨胀石墨、聚四氟乙烯

-29~+600℃

软密封使用温度:-20~200℃

注:以上温度范围不允许超材料的使用温度、压力范围。

阀内组件

阀板形状:密封面为倾斜部分

阀板材质:锻钢镀硬珞,铸不锈钢SCS14A镀硬珞(堆焊stelliteNO.6)ZG1Cr18Ni9Ti镀硬珞

阀座材质:SUS304、SUS316;堆焊斯太莱合金(硬密封)聚四氟乙烯、增强聚四氟乙烯(软密封)

轴材料:不锈钢0Cr18Ni12Mo2Ti氮化;

0Cr17Ni4Cu4Nb

阀板转角:0~60°、0~90°

流量特性:近似等百分比

执行机构

执行机构型式:精小型,防爆型

电压:AC220V,AC380V,特殊定制:DC24V,AC110V,AC440V

电气接口:1/2NPT

作用型式:正作用/电开:输入信号增加阀开

反作用/电闭:输入信号增加阀关

性能

回差2.5%

死区1.0%

额定转角偏差±2.5

泄漏等级ANSI B16.104IV(硬密封)

ANSI B16.104VI(软密封)


一、工作原理

当执行机构的控制部分接受来自调节器的信号(输入信号4~2 0mA. DC或1~5V. DC)和来自开度检测部分的开度信号,将两信号比较并放大,向消除其差值的方向驱动和控制电机产生推力,通过连接来带动阀芯的移动,从而改变阀芯与阀座的流通面积,直到消除两部分的偏差,电机停止作,阀芯停止运动,以此来达到自动调节和切断的目的。

二、应用标准

标准所属国家

制造标准

法兰标准

结构长度标准

检验标准

中国GB

GB/T12238—1989

GB/T9113.1—2000

GB/12221—89

GB/T13927—92

美国API

API 609—91

ANSI B16.34—96

ANSI 16.5a—92

MSS—SP—44

ANSI B1.10—92

API 598—94

日本JIS

JIS B2004—84

JIS B2212~2216

JIS B2002—87

FIS B2003—87



三、主要技术参数及零部件材质

公称通径DN(mm)

50-2000(DN800以上请与公司市场营销部或技术部联系)

公称压力PN(Mpa)

1.6

2.5

4.0

公称压力(Mpa)

强度试验

2.4

3.75

6.0

密封试验

1.76

2.75

4.4

材料\材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

四氟不锈钢

填料

四氟柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

碳钢:-29℃~425℃不锈钢:-40℃~600℃

执行器

型号

GT系列、AT系列、AW系列

电压

220V,380V

四、额定CV值

DN阀门口径

50

80

100

125

150

200

250

300

350

400

450

500

60°开度

80

130

240

380

650

1130

1800

2510

3300

4280

5440

6760

90°开度

160

265

490

770

1350

2350

3640

5020

6900

9030

11950

14000

DN阀门口径

600

700

800

900

1000

1100

1200

1300

1400

1600

1800

2000

60°开度

9710

13620

17890

22190

25990

32500

38800

45500

51400







90°开度

2060

27880

36540

44950

57630

67700

600

96600

109600








五、外形尺寸

1、电动对夹式蝶阀外形尺寸

公称通径DN

L

H

H1

D1

Z-φd

D

L1

L2

50

43

452

80/112

120/125

4-18

165

208

120

65

46

475

88/115

136/145

4-18

185

208

120

80

46/49

516

96/120

160/

8-18

200

208

120

100

52/56

551

115/140

185

8-18

220

208

120

125

56/64

566

128/170

210

8-18

220

208

120

150

56/70

606

140/180

240

8-22

285

256

156

200

60/71

731

175/210

295

8-22

340

256

156

250

68/76

778

202/240

355

12-22

395/405

256

156

300

78/83

830

242/290

410

12-22

445/460

256

156

350

78/92

996

266/320

470

16-22

505-520

346

156

400

102

1058

298/350

515/525

16-26

565/580

346

156

注:表中数据XX/XX,“L、H1”为软密封/硬密封;“D1、D”为压力1.0Mpa/1.6Mpa

2、电动法兰式蝶阀外形尺寸(注:表中执行器为KWR)


公称径通DN

L

H

H1

D

D1

Z-φd

L1

L2

50

108

539

82.5/112

165

125

4-18

208

120

65

112

554

92.5/115

185

145

4-18

208

120

80

114

569

100/120

200

160

8-18

208

120

100

127

614

110/138

220

180

8-18

208

120

125

140

649

125/164

250

210

8-18

208

120

150

140

725

142.5/175

285

240

8-22

256

156

200

152

835

170/208

340

295

8-22/12-22

256

156

250

165

890

192.5/243

405

355

12-22/12-26

256

156

300

178

995

222.5/283

460

410

12-22/12-26

256

156

350

190

1155

252.5/310

520

470

16-22/16-26

346

156

400

216

1225

282.5/340

580

525

16-26/16-30

346

156



注:表中数据XX/XX,“H1”列为软密封/硬密封,“Z-φd”列表示压力1.0Mpa/1.6Mpa

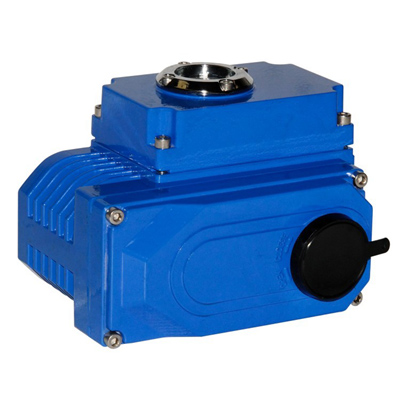

执行机构

电子式电动执行机构的详细结构说明请参阅执行器说明书。

3610R系列角行程电子式电动执行机构是高性能电动执行

机构,机内有伺服系统,无需另配伺服放大器,关键部件控制器采用先进的混合集

成电路,并用树脂浇注固化,经老化处理,可靠性高、防潮、防震。采用底座、曲

柄方式安装时,曲柄零点的位置可在0~360℃内任意确定。此外,执行机构具有

过载保护、温度保护及力矩开关保护三项保护功能。





3810除具有3610系列伺服系统内装,无需另配,关键部件控制器采用先进的混合集成电路,并用树脂浇注固化老化,可靠性高、

防潮、防震;具有过载保护、温度保护及力矩开关保护三项保护功能等特点外,在方

便使用方面做了大量的改进。



作为一种角行程执行机构,QT系列电动执行机构结构紧凑,即使安装在
危险的作业环境中也 能保证其高可靠性和品质。QT系列电动执行机构还能
在输出转矩60NM~2500NM范围内提供合理的解决方案。




HYR系列电动执行机构采用以工业单片机为核心的控制模块,采用全树脂封装,

结构紧凑、体积小巧、防尘隔震功能好。可接收4~20mA.DC或1~5V.DC信号,

对电动执行机构转角进行智能调整和标定、抑制震荡,确保对电动阀门实现精

确操作,同时输出4~20mA.DC反馈信号。

选购电动阀门需确定以下几个参数

产品名称:

产品型号:

公称压力:

公称通径:

阀体材质:

连接方式:

介质名称:

介质温度:

使用压力:

电动执行器系列:

电磁阀电源:AC220V、380V、110V,DC24V

防护类型:普通型、防爆型
