气动刀型闸阀

下一条:气动浆液阀 上一条:已经没有了

一、概述

气动刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-1.6MPa,使用温度-29-538℃情况下正常工作。

刀闸阀适用于矿山电厂的选煤、排灰、排渣、城市的污水处理、食品、卫生、医药等专业管道系统。

二、特点

1、可提升的闸板密封面,可刮除密封面的的粘着物,自动清除杂物。

2、不锈钢闸板可防止腐蚀引起的密封泄漏。

3、整体的不锈钢材质,可防止腐蚀破坏。

4、短结构长度,可节省原料、安装空间,也有效支持管道强度。

5、科学的上密封填料函设计,使上密封安全有效,经久耐用。

6、三角形的支架节省原材料,保证需要的力学性能。

7 阀体上的导向块使闸板正确运动;挤压块保证闸板有效密封。

8、阀体加强筋设计提高阀体强度。

9、不锈钢阀杆经久耐用,双头螺使用启闭更为迅速。

10、可任意选用驱动机构。

11、V型闸板可作为调节阀使用。



三、主要技术数据

2、主要性能规范

型号

公称压力

(MPa)

壳体试验压力(MPa)

液体密封试验

压力(MPa)

适用介质

适用温度

(℃)

Z673W-6

0.6

0.9

0.66

灰、渣、灰查混合物等



≤120



Z673F-10

1.0

1.5

1.1



≤100



Z673H-10

Z673H-10C

灰渣水混合物

≤200

≤300

Z673X-10

Z673X-10C

含尘气体、灰水混合物



≤100



Z673F-16

Z673H-16

Z673H-16C

1.6

2.4

1.76

灰渣水混合物

≤100



≤150



Z673X-16C

1.6

1.76

含尘气体、灰水混合物



≤100



设计制造采用标准:

阀门设计制造标准:JB/T8691

结构长度标准:GB/T12221.1989

法兰标准:GB/9113-2000

验试验标准:JB/T13927

可以根据用户的需要选择适应不同温度的密封材料。详见下表

阀座密封材料

推荐使用温度

阀座密封材料

推荐使用温度

名称

代号

名称

代号

聚四氟乙烯

F4

≤180

高强度石墨

M

≤200

聚三氟氯乙烯

F3

≤120

尼龙

N

≤80

聚偏氟乙烯

F2

≤100

硬质合金

Y

≤450

聚全氟乙炳烯

F46

≤150

金属硬密封

H

视所选材质定

可溶性聚四氟乙烯

FA

≤180

天然橡胶

X

≤80

聚炳烯(聚乙烯)

PP(PE)

≤100

氯丁橡胶

≤120

聚烯烃

PO

≤80

丁基橡胶

≤150

对位聚苯

PPL

≤260

丁腈橡胶

≤120

聚氯乙烯

PVC

≤55

硅橡胶

≤200

氟橡胶

FPM

≤180

三元乙丙

≤150

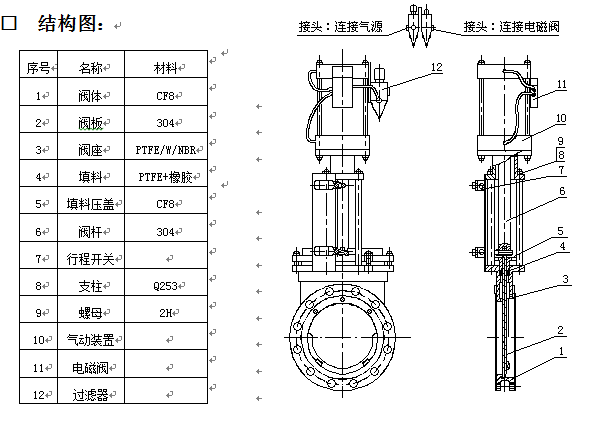

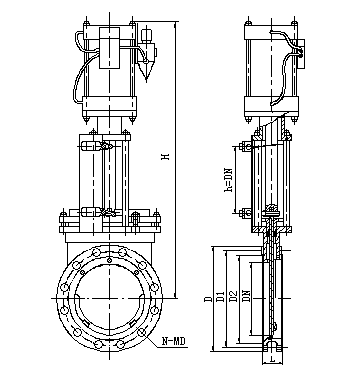

四、主要外形及连接尺寸



PN

DN

L

D

D1

D2

H

N-M

1.0

Mpa

50

43

160

125

100

335

4-M16

65

46

180

145

120

363

4-M16

80

46

195

160

l35

395

4-M16

100

52

215

180

155

465

8-M16

125

56

245

210

185

530

8-M16

150

56

280

240

210

630

8-M20

200

60

335

295

265

750



8-M20

250

68

390

350

320

900

12-M20

300

78

440

400

368

1120

12-M20

350

78

500

460

428

1260



16-M20

400

102

565

515

482

1450

16-M22

450

l14

615

565

532

1600

20-M22

500

127

670

620

585

1800

20-M22

600

154

780

725

685

2300

20-M27

700

165

895

840

800

2500

24-M27

800

190

lOl0

950

898

2800

24-M30

900

203

ll10

1050

1005

3100

28-M30

1000

216

1220

1160

1l15

3400

28-M30

1200

254

1450

1380

1325

3600

32-M36

1.6

MPa



50

48

160

125

lOO

335

4-M16

65

48

185

145

120

363

4-M16

80

5l

200

160

135

395

8-M16

100

51

220

180

155

465

8-M16

125

57

250

210

185

530

8-M16

150

57

285

240

210

630

8-M20

200

70

340

295

265

750

12-M20

250

70

405

355

320

900

12-M22

300

76

460

410

375

1120

12-M22

350

76

520

470

435

1260

16-M22



400



89



580



525



485



1450



16-M27

450

89

640

585

545

1600

20-M27

500

l14

715

650

609

1800

20-M30

600

114

840

770

720

2300

20-M36

700

127

910

840

788

2500

24-M36

800

127

1025

950

898

2800

24-M36

900

154

1125

1050

998

3100

28-M36

1000

165

1255

1170

lll0

3400

28-M42

1200

190

1485

1390

1325

3600

32-M48





五、使用和维护及故障排除方法



1、气动刀型闸阀的安装使用

(1)安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;本类阀门在管道中一般应当水平安装。

(2)各连接部位螺栓,要求均匀拧紧;

(3)检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

(4)用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

(5)用户在安装阀门时,必须预留阀门驱动的必要空间;

(6)驱动装置的接线须按线路图进行;

(7)气动刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。



2、保养与维修

(1)要经常检查管道有没有铁锈、焊渣、脏物、尘士。

(2)电源绝对不能有故障。

(3)定期检修。

(4)长期停放时,接口都要用塑料塞堵上。

(5)当调节阀在使用中不能满足操作要求,或者经过一段长时期的运行为了预防事故发生而作定期检查时,先将阀从管线卸下,清洗、拆卸、更换元件,重新组装测试后重新安装。


3、故障与维修方法



故障

位置

原因

措施

泄漏

上漏

横向密封

预应力太小,工作压力大于调整

重调横向密封的预应力

松开调整钉背线2-3,在两侧均匀拧紧调整螺钉,利用感觉小心拧至密封,但不得拧的过紧重

重调横向密封的预应力

更换四氟条

使阀门牌开启位置,除去污垢屉后清洗闸板,薄薄地涂上一层油脂,开启几次后按1调整横向密封的预应力

长期使用后四氟条磨损

拆卸阀门,清洗闸板,装入新的横向密封

外漏

闸板前面

阀体上螺栓松动

在安装状态拧紧阀体上的螺栓,一般情况下拧紧螺纹一圈即可

阀体四周

阀体螺栓松动

首先将法兰与法兰间的连接螺栓拧紧,然后拧紧阀体上的螺圈

更换新的U型密封圈

内漏

边水孔周边

密封圈损坏,闸板上有污垢屉。

处理方法4、7或8种

操作力增大

横向密封



重新调整横向密封的预应力,使闸板位于两片阀体之间距离两侧阀体的闸板均匀

横向密封预应力太大(这种现象在工作压力较低时更为明显)。

松开横向密封的背母与调整螺丝,使闸板上下移动几次,然后按重调横向密封预紧力的方法调整

闸板

闸板一侧或两侧表面有污垢屉。

按4或5措施处理

阀杆与阀杆螺母

干磨擦行动

阀杆螺纹图油,并通过油咀嘴注油

操作位置



松开横向密封,一边升降阀门,一边用橡胶布头或类似工具轻轻叩打阀门

松开阀体螺栓

清洗闸板,涂油并按第(13)种处理

拆下阀门,清洗零件,更换已损坏零件

横向密封

拨动阀在正常4-5公斤压力难开难关时,先松开横向密封的背线和高速螺丝,在将气压提至7-8公斤,升降几次最后按相应方法调整横向密封



六、运输与贮存

1、储运前检查各种标志是否完整、齐全、清晰、包装箱是否整齐牢固,无破损伤裂,最后检查钉箱包扎的可靠性和安全性。

2、运输时应轻装轻卸,严禁抛滑和撞击。



七、装箱与检查

1、产品运输到达用户后打开包装箱,小心搬运,打开即可安装使用。

2、包装箱内应有产品使用说明书、产品合格证。



八、阀门订货需知

1.产品型号与名称;

2.公称通径DN(mm);

3.公称压力;

4.连接方式及标准;

5.阀体材质;

6.密封材质;

7.介质种类和温度范围;

8.使用压力;

9.气源压力及控制方式;

10.其它特殊要求;

11.建议用户安装空气过滤器和减压阀
