产品概述
三偏心多层次金属硬密封蝶阀系列，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤650的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠。 在此结构基础上，可采用聚四氟乙烯替代多层次密封圈，形成新一代三偏心四氟密封蝶阀，广泛应用在温度≤200℃的腐蚀性介质中。
产品特点
1、蝶板密封为硬软多层，具有硬软密封双重密封优点，无论在低温还是在高温工况下，具有优良的密封性能。
2、采用三偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封性能，达到零的泄漏。
3、启闭力矩小、操作灵活、活力节能，使用寿命长。
4、耐高温、耐高压、耐腐蚀适用范围广。
5、三偏心密封蝶阀兼具了三偏心密封结构与软密封的优点，密封性能可靠，适用范围广，使用寿命更长。
6、电动、气动装置采用过内外名优产品，性能更可靠（可有用户指定）。
技术参数
| 公称通经DN（mm) | 50～2000 |
| 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 |
| 泄漏率 | 符合GB/T13927-92标准 |
| 驱动方式 | 蜗轮传动、电动、气动、液动 |
主要零部件材
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
采用标准
| 制造标准 | GB/T12238—1989 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |

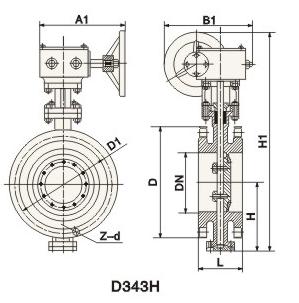

外形尺寸
