NBKVZZ941H电动闸阀

下一条:NBKVRFLX/S电动放料阀

上一条:电动闸阀

主要特点及用途

1、结构紧凑、设计合理,通道流畅,流阻系数小;
2、密封面采用不锈钢和硬质合金,使用寿命长;
3、采用柔性石墨填料、密封可靠、操作轻便灵活;
4、驱动方式分手动、电动、气动、齿轮传功,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型式;
5、广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

主要性能规范

试验压力

公称压力PN(Mpa)实验压力(MPa)
壳体密封(液)密封(气)上密封
1.62.41.80.61.8
2.53.82.80.62.8
4.06.04.40.64.4
6.49.67.00.67.0
10.015.011.00.611.0
16.024.018.00.618.0

适用范围

适用范围
壳体材料适用介质适用温度(℃)
碳素钢(C型)水、蒸汽、油品≤425
 硝酸类≤200
 醋酸类≤200
 水、蒸汽、油品≤550

主要零件材料

主要零件材料
阀体、阀盖阀板、阀座阀杆阀杆螺母填料手轮
碳素钢优质碳钢+硬质合金或不锈钢铬不锈钢铝青铜AI石墨石棉盘根可锻铸铁
铬镍钛钢不锈钢、不锈钢+硬质合金铬镍钛不锈钢铝青铜AI浸聚四氟乙可锻铸铁
铬镍钼钛钢不锈钢、不锈钢+硬质合金铬镍钼钛不锈钢铝青铜AI烯石棉盘根可锻铸铁
铬钼钢合金钢+硬质合金铬钼铝钢铝青铜AI柔性石墨可锻铸铁

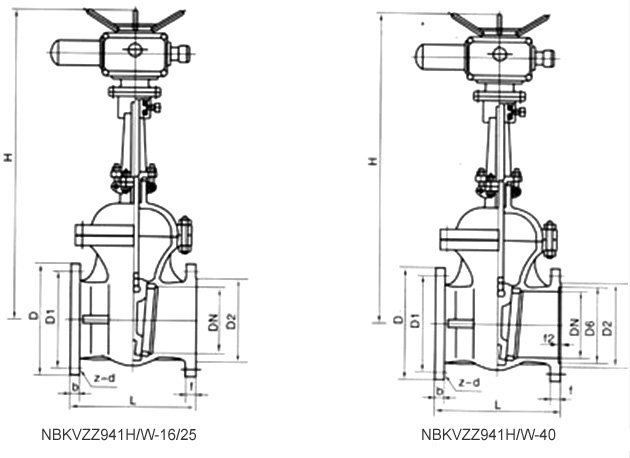

外形结构图

主要尺寸及重量 4.1主要尺寸及重量(PN16)

 公称通径主要外形尺寸和连接尺寸(mm) 电动装置   重量(kg)
LDD1D2bfz-dH
40200145110851634-18595DZW1556
502501601251001634-18653DZW2059
652651801451201834-18665DZW2062
802801951601352038-18725DZW2074
1003002151801552038-18787DZW2092
1503502802402102438-23955DZW30161
20040033529526526312-231105DZW30219
25045040535532030312-251343DZW45376
30050046041037530412-251516DZW60484
35055052047043534416-251678DZW60695
40060058052548536416-301849DZW90977
45065064058554540420-301937DZW901033
50070070565060844420-342234DZW1201087
60080084077071848520-412432DZW1801357
70090091084078850524-412489DZW2501481
8001000102095089852524-412643DZW3501845

注:DN700、DN800的型号为Z942型;

主要尺寸及重量(PN25)

 公称通径主要外形尺寸和连接尺寸(mm) 电动装置   重量(kg)
LDD1D2bfz-dH
40200145110851834-18595DZW1560
502501601251002034-18653DZW2064
652651801451202238-18665DZW2065
802801951601352238-18725DZW2079
1003002301901602438-23787DZW2098
1253252702201882838-25902DZW30154
1503503002502183038-25955DZW30168
20040036031027834312-251105DZW45219
25045042537033236312-301343DZW45390
30050048543039040412-301516DZW60505
35055055049044844416-301678DZW60736
40060061055050548416-341849DZW901027
45065066060055550416-341937DZW901139
50070073066061052420-342234DZW1201228
60080084077071856520-412432DZW1801502
700
900
955
875
815
60
5
20-41
2489
DZW250
1617
800
1000
1070
990
930
64
5
24-48
2643
DZW350
1923

注:DN700、DN800的型号为Z942型 ;

主要尺寸及重量(PN40)

公称通径主要外形尺寸和连接尺寸(mm) 电动装置   重量(kg)
LDD1D2D6bz-dfz-dH
402001451108576184-1834617DZW1546
5025016012510088204-1834665DZW2058
65280180145120110228-1834680DZW2068
80310195160135121228-1834752DZW2080
100350230190160150248-2334.5846DZW30108
150450300250218204308-2534.51087DZW45258
2005503753202822603812-3034.51243DZW45366
2506504453853453134212-3434.51429DZW60472
3007505104504083644616-3444.51608DZW90673
3508505705104654225216-34451738DZW90804
4009506555855354745816-41451897DZW1201081
45010506806105605246020-41452104DZW1801259
50011507556706125766220-48452401DZW1801348

主要尺寸及重量(PN64)

公称通径主要外形尺寸和连接尺寸(mm) 电动装置   重量(kg)
LDD1D2D6bz-dfz-dH
5025017513510588264-2334667DZW2068
65280200160130110288-2334685DZW2072
80310210170140121308-2334748DZW3088
100350250200168150328-2534.5845DZW30117
150450340280240204888-3434.51009DZW45314
2005504053453002604412-3434.51253DZW60432
2506504704003453134812-4134.51449DZW60595
3007505304604123615416-4144.51867DZW90721
3508505955254754226016-41451931DZW120863
4009506705855254746616-48452017DZW1801129
50011508007056405767020-54452459DZW 2501493

主要尺寸及重量(PN100)

公称通径主要外形尺寸和连接尺寸(mm) 电动装置   重量(kg)
LDD1D2D6bz-dfz-dH
5025019514511288284-2534781DZW2078
65280220170138110328-2534830DZW2096
80310230180148121348-2534865DZW30126
100350265210172150388-3034.51179DZW30134
1504503502902502044612-3434.51201DZW60352
2005504303603122605412-4134.51611DZW60484
2506505004303823136012-4134.51903DZW90608
3007505855004423647016-4844.52054DZW120757
3508506555604984227616-54452132DZW180994
4009507156205584748016-54452321DZW 2501269

主要尺寸及重量(PN160)

公称通径主要外形尺寸和连接尺寸(mm) 电动装置   重量(kg)
LDD1D2D6bz-dfz-dH
5030021516513288368-2534905DZW20101
65340245190152110448-3034968DZW20137
80390260205168121468-3034978DZW30167
100450300240200150488-3434.51043DZW30211
125525355285238176608-4134.51248DZW60424
1506003903182702046612-4134.51394DZW90588
2007504804003452507812-4834.51621DZW120839

订货须知

1.产品型号与名称;
2.公称通径DN(mm);
3.介质种类和温度范围;
4.公称压力;
5.阀前后压力(压差);
6.阀体材质;
7.电源电压和控制信号;
8.其它特殊。
