产品概述

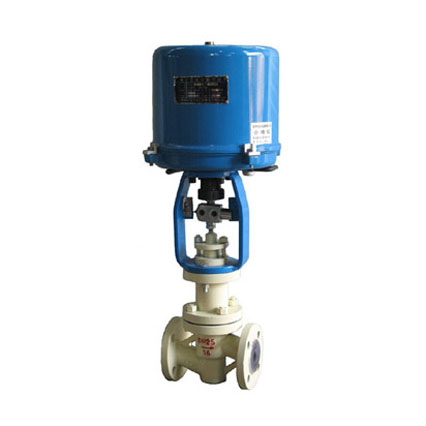

NBKVRJP(F46) 电动衬氟塑单座调节阀是由381L系列电子式列直行程电动执行机构和衬氟塑直通座阀体两部分组成，以单相交流220V电源为动力，接受4~20MA的直流信号，自动控制调节阀的开度，实现对管道内流体的压力、流量、液位等参数的调节。
由于该阀接触介质的部件均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），同时又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中，对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质和过程自控。
产品特点
1、耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.５~3mm厚的F46，能耐酸、碱。耐强腐蚀。
2、密封性能好：采用聚四氟乙烯村料的波纹管和填料双重密封，确保无渗漏。
3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量小。
技术参数
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量
系数Kv | 单座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 |
| 双座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 |
| 执行器型号 | 3810L | 381LS-8 | 381LS-20 | 381LS-30 | 381LS-50 | 381LS-65 | 381LS-99 |
| PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 |
| 防爆型 | 381LX-20 | 381LX-30 | 381LX-50 | 381LX-65 | 381LX-99 |
| 电源电压 | AC220V 50Hz |
| 信号范围 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC |
| 作用模式 | 电开式(K)型、电关式(B)型 |
| 故障状态时 | 全开、全关、自锁保位 |
| 流量特性 | 等百分比、直线、快开性 |
| 允许泄漏量(L/h) | 单座阀：≤10-4×阀的额定容量；双座阀：≤10-3×阀的额定容量 |
| 固有可调比R | 50:1 |
| 公称压力PN(MPa) | 1.6 2.5 4.0 6.4 |

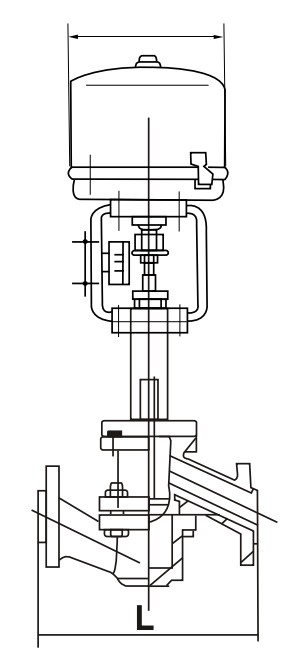

外形尺寸
| 公称通径DN | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 |
