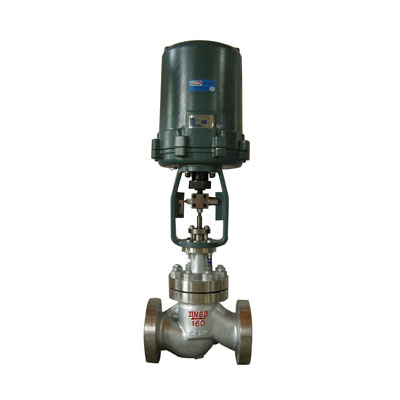

NBKVRJM高压电动调节阀

产品概述

NBKVRJM高压电动调节阀,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高。

产品特点

NBKVRJM高压电动调节阀只有一个阀座和一个阀芯,具有关闭性能好、泄漏量小、流量特性准确、可调比大的特点。故适用于介质泄漏量及调节精度有严格要求的场合。

技术参数


型式直通单座铸造球型阀
公称通径DN(mm)40、50、65、80、100、150、200mm
公称压力ANSI125、150、300、600、900LB、1200LB、JIS10、16、20、30、40K、PN1.6、4.0、6.4MPA、10MPA、16MPA、32MPA
连接型式法兰连接FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接连接嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni9TiMo2Ti)、钛等
材料
上阀盖常温型(P)-17 ~ +230℃注:工作温度不准超过各种材料的允许范围。
伸长Ⅰ型(EⅠ)-45 ~ -17℃、+230 ~ +566℃
伸长Ⅱ型(EⅡ)-100 ~ -45℃
伸长Ⅲ型(EⅢ)-196 ~ -100℃
压盖型式螺栓压紧式
填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

外形尺寸


公称通径执行机构H  φB  C  E
常温型(P)伸长Ⅰ型(EⅠ)伸长Ⅱ型(EⅡ)伸长Ⅲ型(EⅢ)
40DKZ-31083799211171357 46070
361LSA-2055672183610765622570
SKZ-31083799211171357 46070
PSL2026348049191184//70
50DKZ-310837100711221362 46080
361LSA-2055672684110815622580
SKZ-310837100711221362 46080
PSL202639809919118//80
65DKZ-310935111512401490 46088
361LSA-20726906106112816525588
SKZ-310935111512601495 46088
PSL2026748449971227//88
80DKZ-310940112512601495 46098
361LSA-20731916105112866525598
SKZ-310940112512601495 46098
PSL20268086010101231//98
100DKZ-310970123012751510 460113
361LSA-2076112511341165665255113
SKZ-310970123012751510 460113
PSL20270790710121247//113
150DKZ-3101096135715621697 460170
361LSA-2088611461351148680255170
SKZ-3101096135715621697 460170
PSL202828106312981443//170
200DKZ-3101311157118011931 460220
361LSA-20125315131743187390310220
SKZ-3101311157118011931 460220
PSL202963122314531583//220
