NBKVDD643(H、Y、F)气动法兰式硬密封蝶阀

产品概述

型 号:NBKVD643(H、Y、F)-16、25、40
公称通径:DN50~800
公称压力:1.6~4.0MPa
使用温度:-40℃~550℃
    气动法兰式硬密封蝶阀采用三偏心多层次金属密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的装置。
选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600℃。

产品特点


1 、体积小、重量轻、具有优良的切断性能。
2 、蝶板密封面设计成相对蝶板轴心为一斜截圆锥面,使得蝶板密封面与阀座密封面有一定的接触角,这个接触角均匀地围绕其圆周面相等于一个细长的楔形,并且蝶板圆周纵向处的密封线呈一准椭圆形曲线,两者同时起着密封的补偿作用。
3 、蝶板密封面在关闭状态下,受力均匀,承压能力高;蝶板在开启过程中,密封面各点同时完成脱离阀座密封面的动作,无挤卡现象,基本无摩擦,开启力矩极小。因此,成本低,密封性能好,寿命长。
4 、各种密封结构供选择,保证使用寿命及可靠性。蝶阀密封圈有整体式软密封(PTFE , C-TFE , G-TFE )、硬化金属片式、整体式+硬质合金,适用于各种工况。
5 、能实现双向密封功能,既可以调节,又具有切断功能。
6 、执行机构低摩擦力、工作效率高、推力大、安全性好。
7 、执行机构灵巧型、组合型(手动机构)的设计,可保证各方向的随意安装以及灵活控制。
8 、简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。
9、多种执行机构形式供选择、满足不同用户要求。
10 、装配维修方便,具有优越的性能价格比。

技术参数


公称通径DN(mm)50-1200
公称压力PN(Mpa)1.62.54.0
公称压力(Mpa)强度试验2.43.756.0
密封试验1.762.754.4
材料\材料代号CPR
主要零件阀体WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
蝶板WCBZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
密封圈四氟 不锈钢
填料四氟 柔性石墨
适用工况适用介质水、蒸汽、油品硝酸类醋酸类
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~550℃
执行器型号GT系列、AT系列、AW系列
气源压力0.4-0.7Mpa

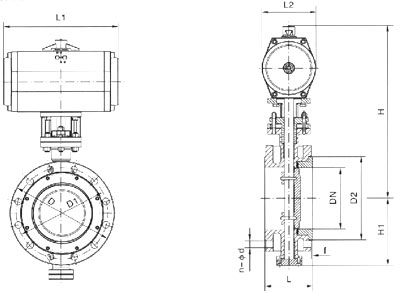

外形尺寸



主要外形及连接尺寸 NBKVD643(H、Y、F)-16(1.6MPpa)

公称通径 DN外形尺寸连接尺寸执行器型号
LL1L2HH1DD1D2fn-φd
50108164/21475/91277/205651651259934-φ18GTD65/GTE80
65112164/21475/91287/3157518514511834-φ18GTD65/GTE80
80114190/24691/101365/3758520016013238-φ18GTD80/GTE90
100127210/295101/112420/43613022018015638-φ18GTD90/GTE100
125140247/398112/139436/46217525021018438-φ18GTD100/GTE125
150140308/478139/176466/54319028524021138-φ22GTD125/GTE160
200152378/724176/228593/665215340295266312-φ22GTD160/GTE210
250165432/928206/275682/752265405355319312-φ26GTD190/GTE255
300178524/928228/275725/772305460410370412-φ26GTD210/GTE255
350190648/1033275/324832/880340520480429416-φ26GTD255/GTE300
400216648/1129275/380862/968360580525480416-φ30GTD255/GTE350
450222715/1845324/527945/1005400640585548420-φ30GTD300/AW28S
500229795/1845380/5271058/1060430715650609420-φ33GTD350/AW28S
600267795/2605380/5451108/1195490840770720520-φ36GTD350/AW35S
7002921380/26051170/12551170/1255555910840794524-φ36AW28/AW35S
8003181860/26051325/13651325/13656201025950901524-φ39AW35/AW40S

注:数据XXX/XXX分别是气动执行器双作用式/单作用式<弹簧复位>。
  根据不同的阀门扭矩,使用介质选配,不同的执行器型号,其相关尺寸随之变化。
  GT系列气动执行器可配至DN600,AW系列气动执行器可配蝶阀至DN200--1600。

主要外形及连接尺寸主要外形及连接尺寸NBKVD643(H、Y、F)-25(2.5MPpa)

公称通径 DN外形尺寸连接尺寸执行器型号
LL1L2HH1DD1D2fn-φd
50108164/21475/91277/305651651259934-φ18GTD65/GTE80
65112164/21475/91287/3257518514511838-φ18GTD65/GTE90
80114190/29591/112365/3918520016013238-φ18GTD80/GTE100
100127210/340101/127420/45713023519015638-φ22GTD90/GTE115
125140247/395112/139436/46217527022018438-φ26GTD100/GTE125
150140308/438139/176466/54319030025021138-φ26GTD125/GTE160
200152378/724176/228593/665215360310274312-φ26GTD160/GTE210
250165432/928206/275682/752265425370330312-φ30GTD190/GTE255
300178524/1033228/324702/820305485430389416-φ30GTD210/GTE300
350190648/1129275/380832/938340555490448416-φ33GTD255/GTE350
400216715/1129324/380910/968360620550503416-φ36GTD300/GTE350
450222795/1845380/5271005/1010400670640548420-φ36GTD350/AW28S
500229795/1845380/5271058/1065430730660609420-φ36GTD350/AW28S
6002671380/2605507/5451110/1195490845770770420-φ39AW28/AW35S
7002921860/2605545/5451255/1295555960875875524-φ42AW28/AW40S
8003181860/2605545/5451325/136510851085990990524-φ48AW35/AW40S

主要外形及连接尺寸NBKVD643(H、Y、F)-40(4.0MPpa)

公称通径 DN外形尺寸连接尺寸执行器型号
LL1L2HH1DD1D2fn-φd
50108164/21475/91277/305651651259934-φ18GTD65/GTE80
65112190/29591/112310/3417518514511838-φ18GTD80/GTE100
80114210/340106/127375/4128520016013238-φ18GTD90/GTE115
100127247/398139/176436/46213023519015638-φ22GTD100/GTE125
125140308/478176/2281317527022018438-φ26GTD125/GTE160
150140378/724228/324543/61519030025021138-φ26GTD160/GTE210
200152524/1030275/380665/760215375320284312-φ26GTD210/GTE300
250165648/1129324/460752/858265450385315312-φ33GTD255/GTE350
300178715/1129380/460820/880305515450409416-φ33GTD300/AW28S
350190795/1845460/545938/940340580610465416-φ36GTD350/AW28S
400216715/1129380/527970/1055360660585535416-φ39AW28/AW35S
4502221380/2605545/5451005/1090400685610560420-φ39AW28/AW35S
5002291860/2605545/5451145/1185430755670615420-φ42AW35/AW40S
6002671860/2605545/5451195/1235490890795735420-φ48AW35/AW40S, ,
