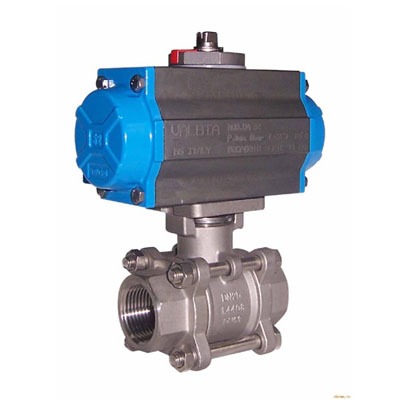

NBKVQ611气动内螺纹球阀

产品概述


NBKVQ611气动内螺纹球阀分为两片式及三片式。阀体铸造结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。

产品应用


气动内螺纹球阀阀座采用弹性密封结构,启闭轻松,密封可靠。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。
气动内螺纹球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,气动内螺纹球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质本球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

技术参数


主要性能指标

公称通径DN(mm)68101520253240506580100
允许压差(MPa)≤ 公称压力
动作范围0~90°
泄露量Q软密封为零泄露;金属密封符合ANSI B16.104 IV级标准
基本误差带定位器:小于全行程的±2%
回差带定位器:小于全行程的2%

主要性能参数

试验压力(Mpa)公称压力(Mpa)压力级(class)JIS(K)
1.62.54.06.410.015030060010K20K
强度试验2.43.86.09.615.03.17.815.32.43.8
密封试验1.82.84.47.011.02.25.611.21.52.8
气密试验0.5~0.7

主要技术参数

阀体

阀体形式内螺纹精铸阀体
公称通径DN6~100mm
公称压力PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
连接形式管螺纹(G)、锥螺纹(NPT)
阀盖形式一体式
压盖型式压帽拧紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式O型球型阀芯
流量特性快开特性

执行机构

执行器型号GT、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-20~+90℃
作用形式单作用执行机构: 气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构: 气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、行程开关、 保位阀、阀位传送器、手轮机构等

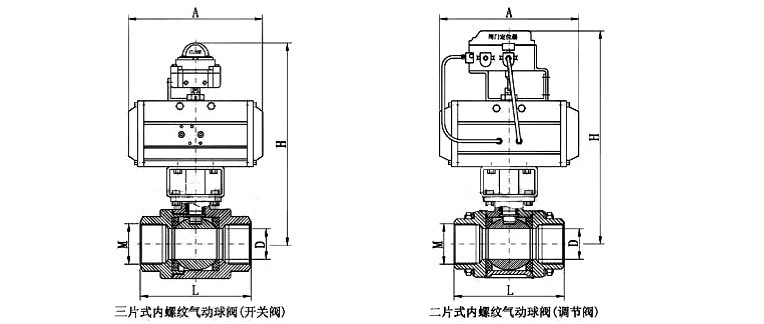

外形尺寸

公称通径内螺纹连接
mminchDLHGA
103/810601573/8″140
151/215751681/2″140
203/420801703/4″140
25125901801″140
3211/43211018511/4″164
4011/23812520011/2″164
502501442102″190
6521/26418623021/2″210
803782062503″247
1004982402704″247

注:以上参数均以国标为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
