产品概述

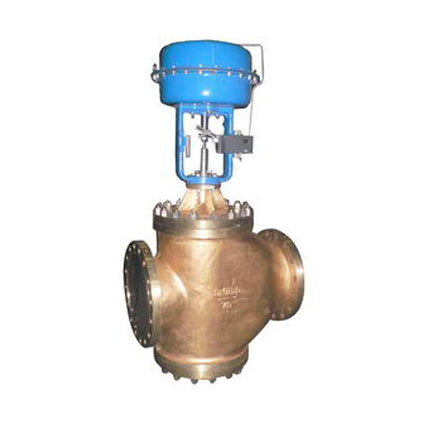

NBKVAN型气动双座调节阀，是由多弹簧气动薄膜执行机构和直通双导向式单座、双座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
主要零件材料
| 公称通径mm | DN15-DN300 |
| 材料代号 | C（WCB） | P（304） | R（316） |
主要
零件 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（304） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 |
| 垫片 | 增强聚四氟乙烯 （F4）、不锈钢垫片、金属石墨缠绕垫片 |
| 上下膜盖 | A3钢板冲压 |
| 波纺膜片 | 丁晴橡胶夹增强涤沦织物 |
| 弹簧 | 60Si2Mn |
| 推杆、衬套 | 2Cr13 |
| 轴套 | 聚氨酯（用于反作用） |
适用
工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 常温型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ |
| 高温型 | -30～+450℃ | -40～+550℃ | -40～+550℃ |
| 低温型 | | -40～-60℃、 -60～-100℃ |
主要技术参数
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量
系数Kv | 单座 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 |
| 双座 | | | | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 |
| 执行器型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 薄膜有效面积Ae（cm2） | 220 | 350 | 350 | 560 | 900 | 1600 |
| 气源压力Ps(MPa) | 0.14～0.4 |
| 信号范围Pr(KPa) | 20～100、40～200、80～240 段幅：20～60、60～100 |
| 电信号 | 4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V） |
| 作用模式 | 气开式（K）型、气关式（B）型 |
| 流量特性 | 直线、等百分比、快开性 |
| 允许泄漏量（L/h） | 单座：10-4×阀额定容量、 双座：10-3×阀额定容量 |
| 固有可调比R | 50:1 |
| 气源接头 | M16×1.5 |
| 公称压力PN(MPa) | 1.6 2.5 4.0 6.4 |
