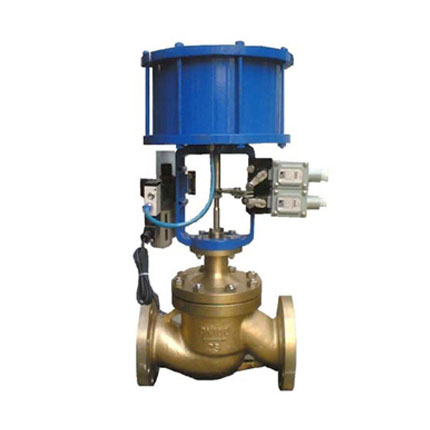

NBKZSPC氧气快速切断阀

产品概述

NBKZSPC气动快速切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成,执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。
切断阀阀芯密封面材料可分为硬密封和软密封;按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质,要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点,广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。

主要零件材料

材料代号C(WCB)P(304)R(316)
主要
零件
阀体、阀盖WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4)、柔性石墨、
垫片增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
O型密封圈耐油橡胶
弹簧60Si2Mn
推杆2Cr13
手轮HT200
适用工况适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体
适用温度硬密封:-30~+450℃ 软密封:-30~+180℃

主要技术参数

公称通径 mm202540506580100150200
阀座直径 mm20253240506580100125150200
额定流量系数 Kv6.51015254065100150260350540
公称压力 MPa1.6 ; 4.0 ; 6.4
行 程 mm101625304060
流量特性快 开
执行器型号ZSPA/B-1、ZSNA/B-1ZSPA/B-2、ZSNA/B-2ZSPA/B-3、ZSNA/B-3
作用形式单作用型/双作用型
气源压力MPa0.4-0.7
泄漏量软密封:O泄漏;硬密封:10-5×阀的额定容量
切断时间S0.511.5234

配用附件:电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构

外形尺寸

DN(mm)H(mm)Hg(mm)ФA(mm)ФD(mm)L(mm)
PN1.6PN6.4PN1.6PN6.4
25410580196115135184210
40514684266150165222251
50520690266165175254286
65694904348185200276311
80696906348200210298337
100709919348220250352394
15011861146486285340451508
20012081468486340405600650
